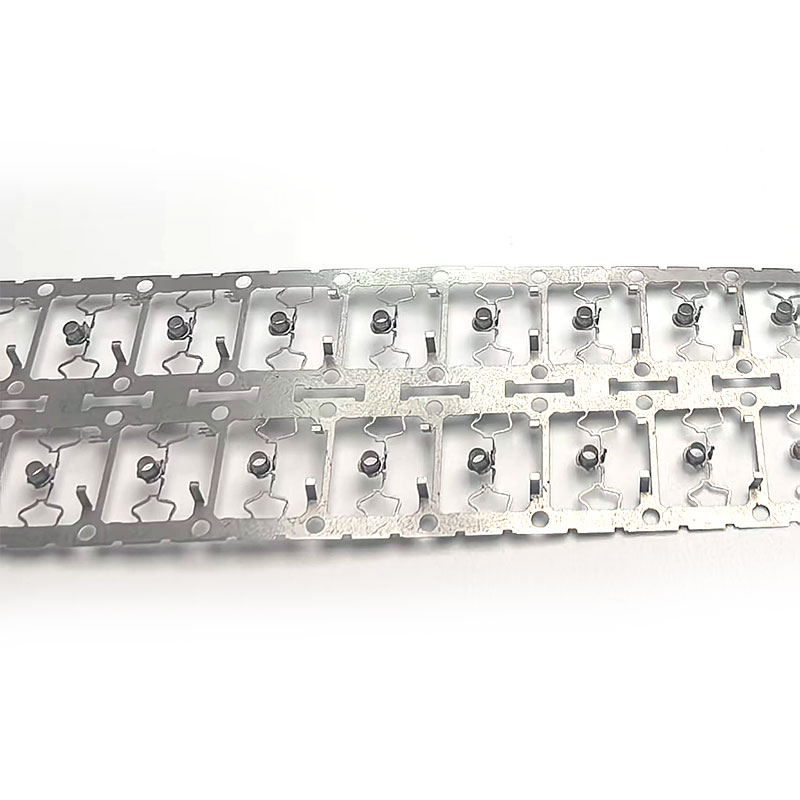

Ηλεκτρονικά εξαρτήματα σφράγισης ακριβείαςείναι απαραίτητα για την παραγωγή συμπαγών, αγώγιμων και υψηλής ακρίβειας εξαρτημάτων που χρησιμοποιούνται σε συνδέσμους, αισθητήρες, ηλεκτρονικά αυτοκινήτων και συσκευές επικοινωνίας.Qirenσυνδυάζει τη σφράγιση ακριβείας με την τεχνολογία EDM για την κατασκευή σύνθετων μεταλλικών εξαρτημάτων με ανοχές διαστάσεων έως ±0,005 mm, υποστηρίζοντας τόσο την ανάπτυξη πρωτοτύπων όσο και την παραγωγή μεγάλου όγκου.
Καθώς τα ηλεκτρονικά προϊόντα γίνονται μικρότερα, λεπτότερα και πιο ολοκληρωμένα, οι κατασκευαστές χρειάζονται μεταλλικά εξαρτήματα που μπορούν να διατηρούν σφιχτές διαστάσεις, ενώ παρέχουν σταθερή αγωγιμότητα, μηχανική αντοχή και αξιόπιστη απόδοση συναρμολόγησης. Η ηλεκτρονική σφράγιση ακριβείας παρέχει έναν αποτελεσματικό τρόπο σχηματισμού ακροδεκτών, εξαρτημάτων επαφής, εξαρτημάτων θωράκισης, στοιχείων ελατηρίου και άλλων περίπλοκων μεταλλικών κατασκευών σε κλίμακα παραγωγής. Συνδυάζοντας την κατασκευή καλουπιών EDM, τη σφράγιση ακριβείας, την έξυπνη επιθεώρηση και τον έλεγχο της διαδικασίας, η Qiren παρέχει εξατομικευμένες λύσεις για ηλεκτρονικά, ηλεκτρονικά αυτοκινήτων, ιατρικό εξοπλισμό και εφαρμογές επικοινωνίας. Η αναφερόμενη ικανότητα ανοχής διαστάσεων ±0,005 mm, η προσαρμοστικότητα του υλικού και ο έλεγχος ποιότητας επιφάνειας καθιστούν τη σφράγιση ακριβείας κατάλληλη για απαιτητικές εφαρμογές ηλεκτρονικών εξαρτημάτων.
Πίνακας περιεχομένων
- Γιατί είναι σημαντικά τα εξαρτήματα ηλεκτρονικής σφράγισης ακριβείας;
- Ποια είναι τα κύρια πλεονεκτήματα;
- Ποια υλικά μπορούν να χρησιμοποιηθούν;
- Πώς κατασκευάζονται τα εξαρτήματα σφράγισης ακριβείας;
- Πού χρησιμοποιούνται;
- Πώς πρέπει οι αγοραστές να επιλέξουν έναν προμηθευτή σφράγισης ακριβείας;
- Συχνές Ερωτήσεις
- Σύναψη
Γιατί είναι σημαντικά τα εξαρτήματα ηλεκτρονικής σφράγισης ακριβείας;
Τα σύγχρονα ηλεκτρονικά προϊόντα εξαρτώνται όλο και περισσότερο από μικροσκοπικά μεταλλικά εξαρτήματα. Ένας ακροδέκτης σύνδεσης, στοιχείο θωράκισης, ελατήριο επαφής, εξάρτημα μπαταρίας ή αγώγιμο στήριγμα μπορεί να είναι μόνο ένα κλάσμα του μεγέθους ενός συμβατικού μηχανικού στοιχείου, αλλά μπορεί να επηρεάσει άμεσα την απόδοση του πλήρους προϊόντος.
Αυτός είναι ο λόγος για τον οποίο η σφράγιση ακριβείας είναι κάτι περισσότερο από απλή κοπή και διαμόρφωση λαμαρίνας. Η διαδικασία κατασκευής πρέπει να ελέγχει την ακρίβεια διαστάσεων, την παραμόρφωση του υλικού, τα γρέζια, την ποιότητα της επιφάνειας και την επαναληψιμότητα. Για ηλεκτρονικές εφαρμογές, ακόμη και μια μικρή απόκλιση διαστάσεων μπορεί να επηρεάσει την πίεση επαφής, τη δύναμη εισαγωγής, την ηλεκτρική αγωγιμότητα, την ευθυγράμμιση του συγκροτήματος ή τη διάρκεια ζωής του προϊόντος.
Σύμφωνα με τις πληροφορίες προϊόντος της Qiren, η λειτουργία σφράγισης συνδυάζει την επεξεργασία καλουπιών EDM με τεχνολογίες σφράγισης ακριβείας και επιθεώρησης. Η εταιρεία δηλώνει ότι η διαδικασία της μπορεί να επιτύχει ανοχές τόσο σφιχτές όσο ±0,005 mm για κατάλληλες εφαρμογές, συμπεριλαμβανομένων εξαρτημάτων πολύπλοκου σχήματος, εξαρτημάτων μικροοπών και εξαιρετικά λεπτών υλικών κάτω από 0,1 mm.
Αυτός ο συνδυασμός καθιστά τη σφράγιση ακριβείας ιδιαίτερα πολύτιμη όταν οι κατασκευαστές χρειάζονται επαναλαμβανόμενα εξαρτήματα σε μεγάλες ποσότητες χωρίς να θυσιάζεται η συνοχή των διαστάσεων.
Ποια είναι τα κύρια πλεονεκτήματα των εξαρτημάτων ηλεκτρονικής σφράγισης ακριβείας;
1. Υψηλή Ακρίβεια Διαστάσεων
Τα ηλεκτρονικά εξαρτήματα ακριβείας απαιτούν συχνά αυστηρά ελεγχόμενες διαστάσεις για να ταιριάζουν σε μικροσκοπικά συγκροτήματα. Ο προηγμένος σχεδιασμός καλουπιών, η κατεργασία EDM και οι ελεγχόμενες παράμετροι σφράγισης μπορούν να μειώσουν τη διακύμανση των διαστάσεων και να βελτιώσουν τη συνοχή από εξαρτήματα.
Για τους ακροδέκτες σύνδεσης και άλλα αγώγιμα εξαρτήματα, η ακρίβεια διαστάσεων επηρεάζει άμεσα την απόδοση ζευγαρώματος. Η σταθερή γεωμετρία βοηθά τους κατασκευαστές να διατηρούν προβλέψιμη δύναμη εισαγωγής, θέση επαφής και συμβατότητα συναρμολόγησης.
2. Δυνατότητα σύνθετης γεωμετρίας
Οι παραδοσιακές διαδικασίες σφράγισης ενδέχεται να αντιμετωπίζουν περιορισμούς όταν τα εξαρτήματα περιέχουν βαθιές αυλακώσεις, αιχμηρές γωνίες, βαθμιδωτές οπές, στενά τμήματα ή άλλα περίπλοκα χαρακτηριστικά. Τα εργαλεία με τη βοήθεια EDM μπορούν να βοηθήσουν στη δημιουργία πιο εξελιγμένων δομών μήτρας για αυτές τις απαιτητικές γεωμετρίες.
- Μικρές τρύπες και στενές υποδοχές
- Βαλμαδωτές και χωνευτές κατασκευές
- Λεπτές περιοχές επαφής
- Χαρακτηριστικά οξείας γωνίας
- Εξαιρετικά λεπτά μεταλλικά εξαρτήματα
- Μικρά ελατήρια και αγώγιμες κατασκευές
3. Αποτελεσματική Μαζική Παραγωγή
Μόλις αναπτυχθεί και επικυρωθεί η μήτρα σφράγισης, η διαδικασία μπορεί να παράγει μεγάλες ποσότητες σταθερών εξαρτημάτων με σχετικά σύντομους χρόνους κύκλου. Αυτό καθιστά τη σφράγιση ακριβείας ιδιαίτερα ελκυστική για κατασκευαστές ηλεκτρονικών ειδών με σταθερούς όγκους παραγωγής.
4. Καλύτερη ποιότητα επιφάνειας
Η κατάσταση της επιφάνειας είναι κρίσιμη για ηλεκτρικά και μηχανικά εξαρτήματα. Οι υπερβολικές γρατζουνιές, οι γρατζουνιές, η παραμόρφωση ή οι τραχιές επιφάνειες μπορούν να δημιουργήσουν προβλήματα συναρμολόγησης ή να επηρεάσουν αρνητικά την αγωγιμότητα και την αντίσταση στη φθορά.
Το Qiren περιγράφει τη χρήση τεχνολογίας επεξεργασίας EDM χωρίς επαφή και φινιρίσματος καθρέφτη για απαιτητικές εφαρμογές, με αναφερόμενη τραχύτητα επιφάνειας κάτω από Ra0,2 μm υπό τις ισχύουσες συνθήκες επεξεργασίας.
Ποια υλικά μπορούν να χρησιμοποιηθούν;
Η επιλογή υλικού θα πρέπει να βασίζεται στην αγωγιμότητα, την αντοχή, την αντίσταση στη διάβρωση, τη σκληρότητα, τα χαρακτηριστικά ελατηρίου, τη συμπεριφορά διαμόρφωσης, τη θερμοκρασία λειτουργίας και τις απαιτήσεις τελικής εφαρμογής.
| Τύπος υλικού | Τυπικά Χαρακτηριστικά | Πιθανές Εφαρμογές |
|---|---|---|
| Κράματα χαλκού | Καλή ηλεκτρική αγωγιμότητα και μορφοποίηση | Ακροδέκτες, επαφές, αγώγιμα εξαρτήματα |
| Ανοξείδωτο ατσάλι | Αντοχή, αντοχή στη διάβρωση, ανθεκτικότητα | Ηλεκτρονικά περιβλήματα, ελατήρια, δομικά στοιχεία |
| Τιτάνιο | Υψηλή αναλογία αντοχής προς βάρος και αντοχή στη διάβρωση | Εξειδικευμένα ηλεκτρονικά και ιατρικά εξαρτήματα |
| Κράματα υψηλής σκληρότητας | Αντοχή στη φθορά και μηχανική σταθερότητα | Απαιτητικά εξαρτήματα ακριβείας και εξαρτήματα που σχετίζονται με εργαλεία |
Η επιλογή του σωστού υλικού επηρεάζει επίσης τη διάρκεια ζωής του καλουπιού και το κόστος παραγωγής. Υλικά με υψηλή σκληρότητα ή σκληρότητα μπορεί να απαιτούν εξειδικευμένες στρατηγικές εργαλείων και μηχανικής κατεργασίας, καθιστώντας την ανάλυση μηχανικής σημαντική πριν από τη μαζική παραγωγή.
Πώς κατασκευάζονται τα εξαρτήματα σφράγισης ακριβείας;
Ένα αξιόπιστο έργο σφράγισης ακριβείας ξεκινά συνήθως πολύ πριν από την πρώτη σειρά παραγωγής. Το σχέδιο εξαρτημάτων, οι προδιαγραφές υλικού, οι απαιτήσεις ανοχής, το φινίρισμα επιφάνειας, ο ετήσιος όγκος και το περιβάλλον εφαρμογής θα πρέπει να επανεξεταστούν κατά το στάδιο της μηχανικής.
Βήμα 1: Ανάλυση προϊόντος και σχεδίου
Οι μηχανικοί αξιολογούν τη γεωμετρία, τις ανοχές, το πάχος του υλικού, την κατεύθυνση σχηματισμού, τις κρίσιμες διαστάσεις και τους πιθανούς κινδύνους κατασκευής. Η πρώιμη ανάλυση σχεδίασης μπορεί να βοηθήσει στον εντοπισμό χαρακτηριστικών που μπορεί να δημιουργήσουν παραμόρφωση, ρωγμές, υπερβολικά γρέζια ή δύσκολη συντήρηση του εργαλείου.
Βήμα 2: Σχεδίαση μήτρας ακριβείας
Η μήτρα σφράγισης καθορίζει με πόσο ακρίβεια μπορεί να σχηματιστεί το τελικό εξάρτημα. Για πολύπλοκα ηλεκτρονικά εξαρτήματα, η κατεργασία EDM μπορεί να χρησιμοποιηθεί για τη δημιουργία λεπτών δομών και χαρακτηριστικών καλουπιών υψηλής ακρίβειας.
Βήμα 3: Προετοιμασία υλικού
Η επιλεγμένη μεταλλική λωρίδα ή φύλλο πρέπει να πληροί το απαιτούμενο πάχος, τις μηχανικές ιδιότητες και την κατάσταση της επιφάνειας. Η συνοχή του υλικού είναι ιδιαίτερα σημαντική όταν πρόκειται για εξαιρετικά αυστηρές ανοχές.
Βήμα 4: Σφράγιση και διαμόρφωση
Κατά την παραγωγή, το υλικό διέρχεται από ελεγχόμενες εργασίες σφράγισης για να επιτευχθούν χαρακτηριστικά κοπής, κάμψης, διάτρησης, διαμόρφωσης ή προοδευτικών χαρακτηριστικών. Οι σταθερές παράμετροι διαδικασίας συμβάλλουν στη διατήρηση της επαναληψιμότητας σε όλη την παρτίδα παραγωγής.
Βήμα 5: Επιθεώρηση διαστάσεων και επιφάνειας
Η επιθεώρηση επαληθεύει κρίσιμες διαστάσεις και εντοπίζει πιθανά ελαττώματα. Το Qiren αναφέρει ότι χρησιμοποιεί τρισδιάστατο εξοπλισμό μέτρησης, εξοπλισμό οπτικής επιθεώρησης και δοκιμές σκληρότητας ως μέρος της διαδικασίας ποιοτικού ελέγχου. Οι αναφορές ποιότητας παρτίδων μπορούν επίσης να υποστηρίξουν την ιχνηλασιμότητα της παραγωγής και την αποδοχή από τους πελάτες.
Πού χρησιμοποιούνται;
Τα ηλεκτρονικά εξαρτήματα σφράγισης ακριβείας χρησιμοποιούνται σε πολλές βιομηχανίες επειδή μπορούν να συνδυάσουν μικρές διαστάσεις με υψηλή επαναληψιμότητα και λειτουργική αξιοπιστία.
Καταναλωτικά Ηλεκτρονικά
Τα smartphone, οι φορητοί υπολογιστές, οι φορητές συσκευές και άλλα συμπαγή προϊόντα απαιτούν μικροσκοπικά μεταλλικά εξαρτήματα που ταιριάζουν με ακρίβεια σε περιορισμένους εσωτερικούς χώρους. Οι εφαρμογές μπορούν να περιλαμβάνουν θήκες καρτών SIM, εξαρτήματα διεπαφής Type-C, τερματικά επαφής και μεταλλικές κατασκευές που σχετίζονται με το FPC.
Ηλεκτρονικά Αυτοκινήτων
Η αυξανόμενη χρήση ηλεκτρονικών συστημάτων ελέγχου και ηλεκτρικών οχημάτων έχει διευρύνει τη ζήτηση για αγώγιμα και μηχανικά εξαρτήματα ακριβείας. Οι πιθανές εφαρμογές περιλαμβάνουν εξαρτήματα που σχετίζονται με μπαταρίες, ελατήρια ρελέ, ακροδέκτες, εξαρτήματα αισθητήρων και συστήματα ηλεκτρικής σύνδεσης.
Ιατρικός Εξοπλισμός
Οι ιατρικές συσκευές μπορούν να απαιτούν μικροσκοπικά εξαρτήματα με ελεγχόμενες διαστάσεις και αξιόπιστη ποιότητα επιφάνειας. Τα μεταλλικά μέρη με σφράγιση ακριβείας μπορούν να χρησιμοποιηθούν σε εξαρτήματα μικροοργάνων, περιβλήματα συσκευών και άλλα εξειδικευμένα συγκροτήματα όπου η συνέπεια των διαστάσεων είναι απαραίτητη.
Εξοπλισμός Επικοινωνίας
Οι συσκευές επικοινωνίας και τα ηλεκτρονικά συγκροτήματα υψηλής πυκνότητας βασίζονται σε ακριβείς συνδέσμους και αγώγιμα εξαρτήματα. Η σφράγιση ακριβείας μπορεί να υποστηρίξει την παραγωγή συμπαγών δομών επαφής που απαιτούν σταθερή γεωμετρία κατά την επαναλαμβανόμενη συναρμολόγηση.
Πώς πρέπει οι αγοραστές να επιλέξουν έναν προμηθευτή σφράγισης ακριβείας;
Η επιλογή του σωστού προμηθευτή δεν είναι απλώς θέμα σύγκρισης τιμών μονάδας. Για ηλεκτρονικά εξαρτήματα ακριβείας, η ικανότητα εργαλείων, τα συστήματα επιθεώρησης, η εμπειρία υλικών, η τεχνική υποστήριξη και η επεκτασιμότητα παραγωγής μπορούν να έχουν μεγαλύτερο αντίκτυπο στο συνολικό κόστος του έργου.
Πριν υποβάλουν μια παραγγελία, οι αγοραστές θα πρέπει να αξιολογήσουν τα ακόλουθα σημεία:
- Δυνατότητα διαστάσεων:Επιβεβαιώστε εάν ο προμηθευτής μπορεί να τηρεί με συνέπεια τις απαιτούμενες ανοχές.
- Εξειδίκευση σε εργαλεία:Ελέγξτε τη σχεδίαση του καλουπιού, το EDM, τη συντήρηση και τις δυνατότητες βελτιστοποίησης του προμηθευτή.
- Υλική εμπειρία:Βεβαιωθείτε ότι ο κατασκευαστής κατανοεί το επιλεγμένο κράμα χαλκού, ανοξείδωτο χάλυβα, τιτάνιο ή άλλο υλικό.
- Δυνατότητα επιθεώρησης:Ελέγξτε εάν οι κρίσιμες διαστάσεις μπορούν να μετρηθούν χρησιμοποιώντας κατάλληλο CMM, οπτικό ή άλλο εξοπλισμό επιθεώρησης.
- Επεκτασιμότητα παραγωγής:Βεβαιωθείτε ότι ο προμηθευτής μπορεί να μετακινηθεί από πρωτότυπες ή δοκιμαστικές παρτίδες σε σταθερή μαζική παραγωγή.
- Τεκμηρίωση ποιότητας:Ζητήστε εκθέσεις επιθεώρησης και σαφώς καθορισμένα κριτήρια αποδοχής.
- Μηχανική επικοινωνία:Μια ανταποκρινόμενη τεχνική ομάδα μπορεί να μειώσει τις περιττές αναθεωρήσεις εργαλείων και τις καθυστερήσεις παραγωγής.
Η Qiren δηλώνει ότι η λειτουργία σφράγισης υποστηρίζει τόσο τη δοκιμαστική παραγωγή μικρής παρτίδας όσο και την παραγωγή μεγαλύτερης κλίμακας. Οι πληροφορίες παραγωγής της υπογραμμίζουν επίσης μια εγκατάσταση 3.000 τετραγωνικών μέτρων, περισσότερους από 50 υπαλλήλους και μια ομάδα Ε&Α που αντιπροσωπεύει περίπου το 15% του εργατικού δυναμικού της. Η εταιρεία αναφέρει εξαγωγές σε περισσότερες από 20 χώρες και περιοχές.
Συχνές Ερωτήσεις
Τι είναι τα ηλεκτρονικά εξαρτήματα σφράγισης ακριβείας;
Τα Ηλεκτρονικά εξαρτήματα σφράγισης ακριβείας είναι μεταλλικά εξαρτήματα διαμορφωμένα με ακρίβεια που κατασκευάζονται μέσω διαδικασιών σφράγισης ακριβείας για ηλεκτρονικές και ηλεκτρομηχανικές εφαρμογές. Μπορούν να περιλαμβάνουν ακροδέκτες, επαφές, ελατήρια, εξαρτήματα θωράκισης, αγώγιμα στηρίγματα και άλλα μικροσκοπικά μέρη.
Τι ανοχή μπορεί να επιτύχει η σφράγιση ακριβείας;
Η επιτεύξιμη ανοχή εξαρτάται από το υλικό, τη γεωμετρία, το πάχος, τον σχεδιασμό εργαλείων και τις συνθήκες παραγωγής. Το Qiren αναφέρει ανοχές διαστάσεων έως ±0,005 mm για κατάλληλες εφαρμογές σφράγισης ακριβείας. Οι πραγματικές ανοχές θα πρέπει να επιβεβαιώνονται σε σχέση με το συγκεκριμένο σχέδιο εξαρτημάτων.
Μπορούν να προσαρμοστούν πολύπλοκα ηλεκτρονικά εξαρτήματα;
Ναί. Η προσαρμοσμένη σφράγιση ακριβείας μπορεί να αναπτυχθεί γύρω από σχέδια πελατών, τρισδιάστατα μοντέλα, προδιαγραφές υλικού, διαστάσεις, ανοχές, απαιτήσεις επιφάνειας και όγκους παραγωγής. Η κατασκευή καλουπιών με τη βοήθεια EDM είναι ιδιαίτερα χρήσιμη για περίπλοκες κατασκευές που είναι δύσκολο να παραχθούν με συμβατικά εργαλεία.
Ποιες βιομηχανίες χρησιμοποιούν εξαρτήματα ηλεκτρονικής σφράγισης ακριβείας;
Οι κύριοι τομείς εφαρμογής περιλαμβάνουν ηλεκτρονικά είδη ευρείας κατανάλωσης, ηλεκτρονικά είδη αυτοκινήτου, ιατρικό εξοπλισμό, εξοπλισμό επικοινωνίας, προϊόντα έξυπνου σπιτιού και άλλα ηλεκτρονικά συγκροτήματα ακριβείας.
Πώς μπορώ να ζητήσω προσφορά;
Η παροχή ενός δισδιάστατου σχεδίου ή ενός αρχείου 3D CAD, πληροφοριών υλικού, ετήσιας ποσότητας, κρίσιμων ανοχών, απαιτήσεων φινιρίσματος επιφάνειας και αναμενόμενου χρονοδιαγράμματος παράδοσης μπορεί να βοηθήσει τον κατασκευαστή να αξιολογήσει το έργο και να προετοιμάσει μια πιο ακριβή προσφορά.
Σύναψη
Καθώς οι ηλεκτρονικές συσκευές συνεχίζουν να γίνονται μικρότερες και πιο εξελιγμένες, η ακρίβεια κατασκευής γίνεται όλο και πιο σημαντική. Η ηλεκτρονική σφράγιση ακριβείας παρέχει έναν πρακτικό συνδυασμό σταθερότητας διαστάσεων, ικανότητας σχηματισμού συμπλόκου, ευελιξίας υλικού, ποιότητας επιφάνειας και κλιμακούμενης παραγωγής. Με εργαλεία υποβοηθούμενη από EDM, ελεγχόμενη σφράγιση και συστηματική επιθεώρηση, οι κατασκευαστές μπορούν να παράγουν μικροσκοπικά μεταλλικά εξαρτήματα που πληρούν τις απαιτητικές απαιτήσεις ηλεκτρονικής συναρμολόγησης.
Το Qiren συνδυάζει τη μηχανική καλουπιών ακριβείας, την επεξεργασία EDM, τη σφράγιση και τις δυνατότητες επιθεώρησης για να υποστηρίξει προσαρμοσμένα έργα ηλεκτρονικών εξαρτημάτων από την ανάπτυξη εργαλείων έως την παραγωγή. Εάν προμηθεύεστε μεταλλικά εξαρτήματα υψηλής ακρίβειας για συνδέσμους, ηλεκτρονικά αυτοκινήτων, ιατρικές συσκευές, εξοπλισμό επικοινωνίας ή άλλα συγκροτήματα ακριβείας,επικοινωνήστε μαζί μαςγια να συζητήσετε τα σχέδιά σας, τα υλικά, τις ανοχές, τον όγκο παραγωγής και τις προσαρμοσμένες απαιτήσεις σφράγισης.
